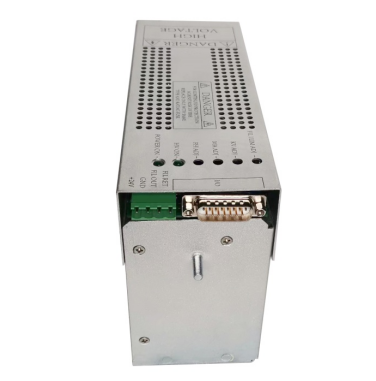

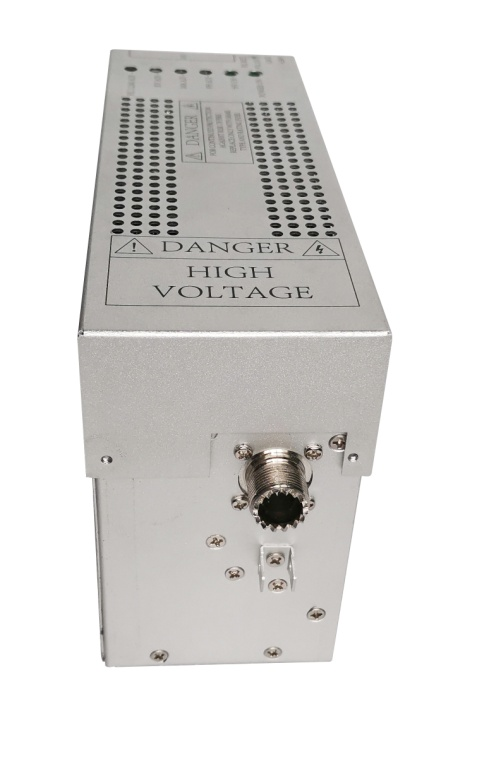

HVA75W高压电源

HVA75W是针对管套式射线管开发的高压电源。特别适合X射线荧光分析、测厚仪、ROHS检测、光谱仪、医用X射线成像、密度测量、电子元件X射线检测、PCB检测，X光衍射等领域。
可适配：Kevex，Oxford，Varex，RTW，Susperior，Varian，Petrick，Trufocu等阴极接地X射线管。
ꄴ上一个： 无
ꄴ下一个： 无

▍产品简介：

      HVA75W输出单端正高压，高压部分采用密封硅脂灌封，体积小并有良好的耐压。高压和电流均采用PWM控制方式，高压和电流具备良好的反馈网络，保证高压和电流的稳定性。电压可选50KV或者65KV，功率最大可以达到75W。可以设置灯丝预热电流以及最大灯丝电流，最大灯丝电流可以从0.3-3.5Adc范围设置。HVA75W电压、电流设置有本地和外部两种方式，可以用高压电源内部可调电位器或者外部输入电压控制。



▍主要技术参数：

输入电压：

+24Vdc±10%
输入电流：

4A@HVA50K50W

6A@HVA50K75W

5A@HVA65K65W
输出电压：

电压0-50KV，电流0-2mA，最大功率50W@HVA50K50W

电压0-65KV，电流0-2mA，最大功率65W@HVA65K65W

电压0-50KV，电流0-2mA，最大功率75W@HVA50K75W

灯丝电压：

5Vmax

灯丝电流：

3.5Amax

输入调整率：

0.01%@输入电压变化±10%

负载调整率：

0.01%@空载至额定功率范围内调节

电压、电流监控

0~+10V对应0至最大额定输出。

输出纹波：

不超过最大额定输出电压的0.1%

温度系数：

100ppm/℃

稳定性：

0.5小时后，0.05%/8h

工作温度：

0-+50℃

存储温度：

-40~+85℃

湿度范围：

0-90%，不凝霜

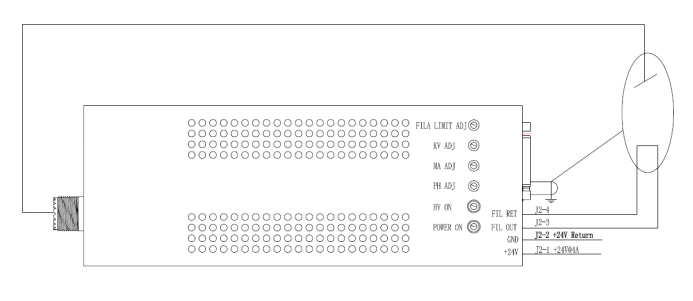

▍电气连接图：

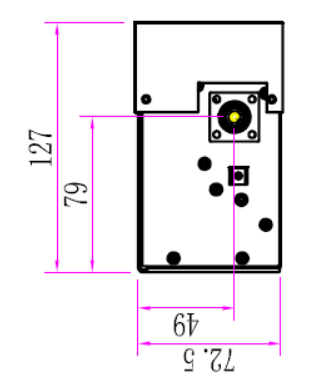

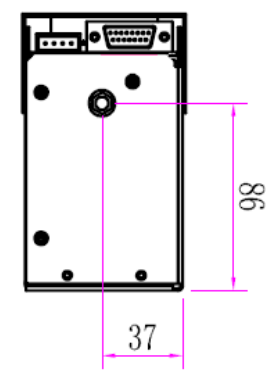

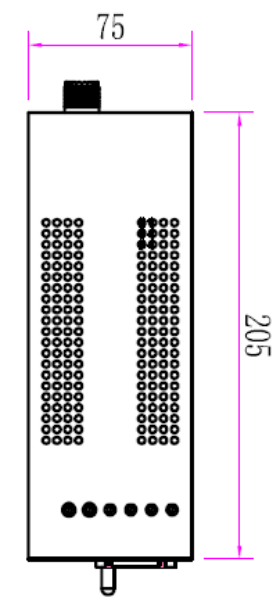

▍外形尺寸图：

外形尺寸图（mm）
